光蝕刻精密零件




蝕刻基本知識


1. 孔洞限制與板厚關係, 最小孔洞不可低於板厚的 1.3 倍,若板厚為 0.3mm 則孔洞至少要0.3X1.3=0.39mm 以上

2. 公差與板厚關係, 最小公差為+/-板厚/10,若板厚為0.5mm 則公差為 +/- 0.5/10=+/-0.05mm,板厚 0.1mm 以下公差為+/-0.01mm

3. 蝕刻無法產生直角,在直角處會產生一圓弧, 圓弧最小半徑即為板厚,若板厚為0.2mm 則所有直角處都會產生一R0.2mm 的圓弧


精密蝕刻-精密零件


光禧科技以精密蝕刻技術,製作不袗蝕刻,紅銅蝕刻產品,生產高精密蝕刻零件,如:低頻掩膜板、高頻掩模板,應用於石英晶體、半導體、薄膜等(IC…)IC導線架、解碼器(光柵 Encoder)、LED Backlights 模仁、VFD 柵屏、數碼相機面板及喇叭蓋等。


img:PMM-60-02570薄片治具
PMM-60-02570薄片治具

img:鋸齒治具
鋸齒治具

img:手機鏡頭染黑不鏽鋼墊片
手機鏡頭染黑不鏽鋼墊片
img:指紋掃描零件-無架橋蝕刻技術
指紋掃描零件-無架橋蝕刻技術
img:鉤針
鉤針

img:Boat Cover
Boat Cover

img:半蝕刻治具
半蝕刻治具
img:半蝕刻LED導線架-1

img:半蝕刻LED導線架-2

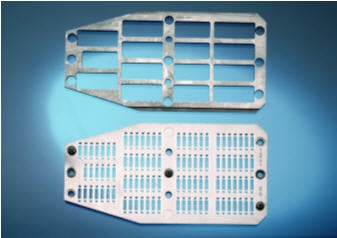

半蝕刻LED導線架



img:篩網
篩網
img:Chip 篩網
Chip 篩網


img:3225 載具-1

img:3225 載具-2

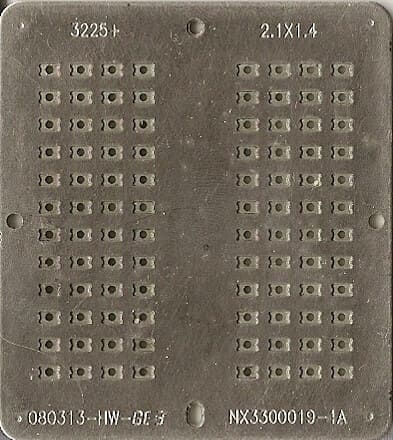

3225 載具
img:Voice Coil Motor(VCM) 音圈馬達彈片
Voice Coil Motor(VCM) 音圈馬達彈片


img:振幅光罩
振幅光罩
img:Coffee Filter
Coffee Filter


img:載具
載具
img:不鏽鋼0.1mm髮絲蝕刻不鏽鋼0.1mm髮絲蝕刻
img=直徑:5mm 孔徑:0.15mm板厚:0.1mm網板
直徑:5mm 孔徑:0.15mm板厚:0.1mm網板


img:晶片洗籃
晶片洗籃
img:Stainless Coffee Filter
Stainless Coffee Filter



img:解碼片/光柵(Encoder)(Decoder)
解碼片/光柵(Encoder)(Decoder)
img:5X7彈簧載具
5X7彈簧載具



img:LED 導線架(LED Leadframe)-1

img:LED 導線架(LED Leadframe)-2
img:LED 導線架(LED Leadframe)-3
img:LED 導線架(LED Leadframe)-4

LED 導線架(LED Leadframe)


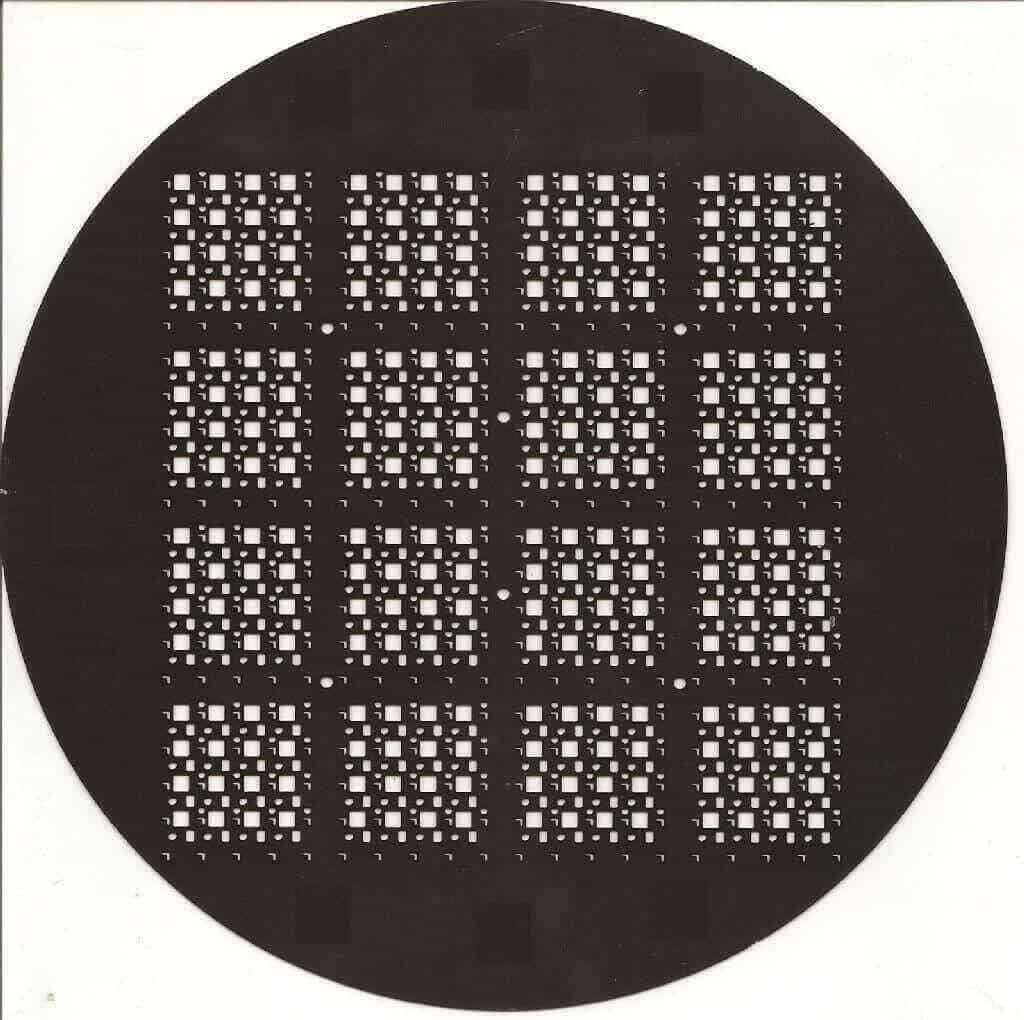

img:真空蒸鍍罩-1
img:真空蒸鍍罩-2

真空蒸鍍罩(掩膜片)(雷射點焊)

◎低頻掩膜板:

此類掩模板以往皆需在日本採購,現我司生產此高精密的掩膜板並使用 日本進口特殊鋼材 ,在
國內的低頻掩模板市場中有
90 %以上的市場佔有率 (可依客戶需求做客制化製作及修改)
製作尺寸:

img=低頻掩膜版-3*8上掩膜片
3*8上掩膜片(小副)T=0.08mm,其中迴路線條最細可到0.07~0.08mm,屬高精密度的掩膜板。

img=低頻掩膜版-膜板2*6一套(小副)
膜板2*6一套(小副)
img=低頻掩膜版-2*6掩膜板一套(大副)
2*6掩膜板一套(大副)
img=低頻掩膜版-2*6石英震盪器搖(篩)具/晶片植入器
2*6石英震盪器搖(篩)具/晶片植入器


◎高頻49U/S掩膜板:
目前市場上掩膜板大多使用傳統鎖螺絲的方式組合,現我司掩膜板改良使用 磁鐵方式組合 ,並
使用進口特殊鋼材,鋼材不易變形,可耐高溫,平貼效果比以往更好,工作效率也較傳統方式高
(可依客戶需求做客制化製作及修改)


img:高頻49U/S掩膜板-被銀夾具一套被銀夾具一套-傳統鎖螺絲
img:高頻49U/S掩膜板-被銀夾具(上圖)夾具板被銀夾具(上圖)夾具板
img:高頻49U/S掩膜板-蒸鍍框架
蒸鍍框架


img=高頻49U/S掩膜板-承盤-1
img=高頻49U/S掩膜板-承盤-2

承盤
img=高頻49U/S掩膜板-晶片轉換盤-1
img=高頻49U/S掩膜板-晶片轉換盤-2

晶片轉換盤



img:高頻49U/S掩膜板-夾具

夾具
img:高頻49U/S掩膜板-載盤

載盤


◎其他光蝕刻零件:


img=數位相機喇叭蓋-1
img=數位相機喇叭蓋-2

數位相機喇叭蓋
img=LED Backlights模仁蝕刻-1
img=LED Backlights模仁蝕刻-2

LED Backlights模仁蝕刻


img:電極片
電極片
img=IC導線架(lead frame)-1
img=IC導線架(lead frame)-2


IC導線架(lead frame)



img:ITO,Color Filter Holder

ITO,Color Filter Holder
img:不鏽鋼鍍鐵氟龍治具

不鏽鋼鍍鐵氟龍治具




img:不鏽鋼削皮片
不鏽鋼削皮刀片
